1、產品介紹
粘滯阻尼器（Viscous Fiuld Damper，VFD）一般由缸筒、活塞、阻尼孔、阻尼介質（粘滯流體）和導桿等部分組成。在強震或風振中能率先消耗震（振）動能量，迅速衰減結構的震（振）動反應并保護主體結構和構件免遭破壞，確保結構在強震或風振中的安全。目前已廣泛應用于高層建筑、橋梁、建筑結構抗震加固改造、工業管道設備抗振等領域。

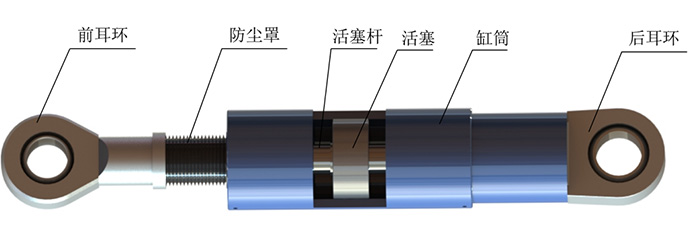

圖1 產品構造圖
2、粘滯阻尼器（VFD）減震原理
當工程結構因振動而發生變形時，安裝在結構中的粘滯阻尼器的活塞與缸筒之間發生相對運動，由于活塞前后的壓力差使粘滯流體從阻尼孔中通過，從而產生阻尼力，耗散外界輸入結構的振動能量，達到減輕結構振動響應的目的。
3、粘滯阻尼器（VFD）產品特點
1）安全性：消能減振、抗震結構體系由于特別設置非承重的消能構件（消能支撐、消能剪力墻等消能構件）或消能裝置，它們具有極大的消能能力，在地震中能率先消耗震（振）動能量，迅速衰減結構的地震反應并保護主體結構和構件免遭破壞，確保結構的安全。
2）經濟性：消能減振、抗震結構是通過“柔性消能”的途徑減少結構的地震反應，因而可以減少減力墻的設置，減少結構斷面和配筋，其抗震安全反而提高。
3）技術合理性：消能減振、抗震結構則通過設置消能桿件和減震裝置，在出現變形時，大量迅速地消耗能量，保護主體結構的安全。結構越高、越柔，消能減振、抗震效果越顯著。

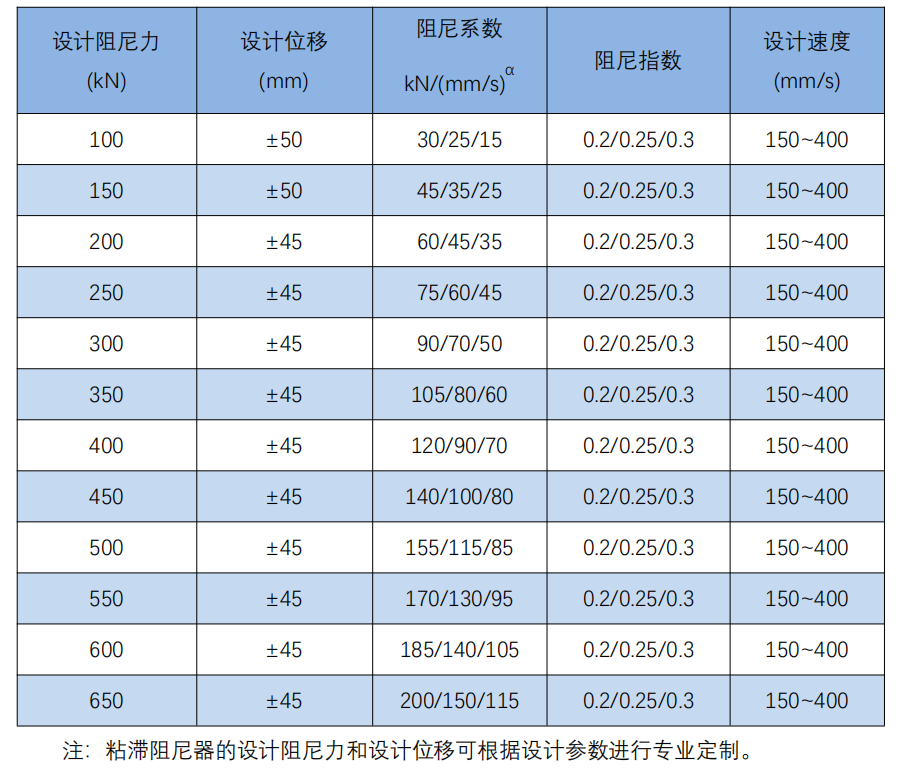

粘滯阻尼器（Viscous Fiuld Damper，VFD）的產品設計參數一般可按下表選型。

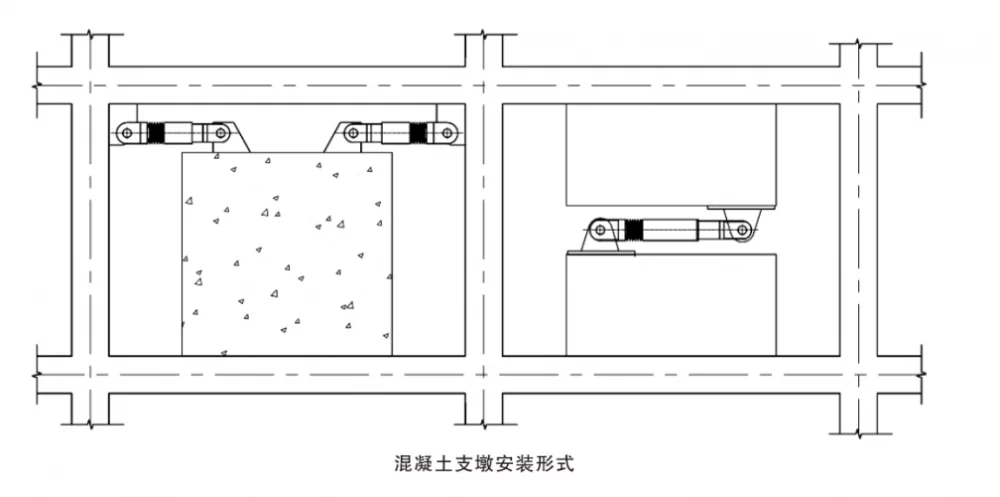

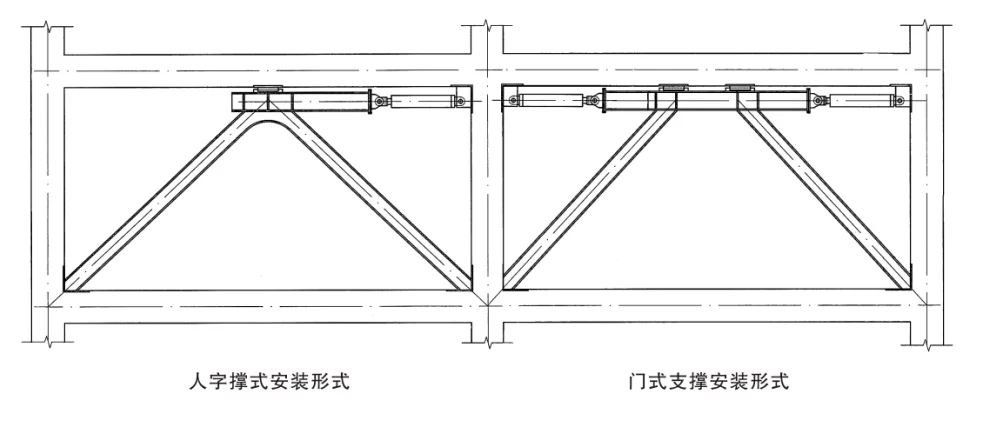

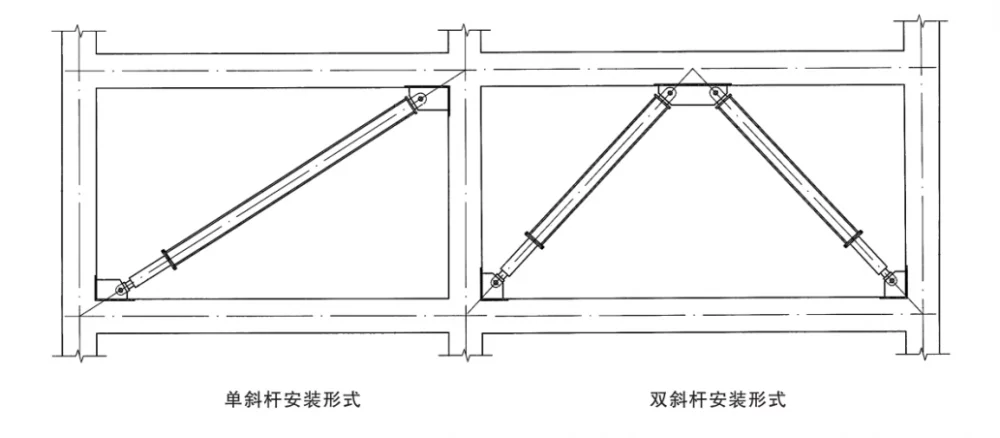

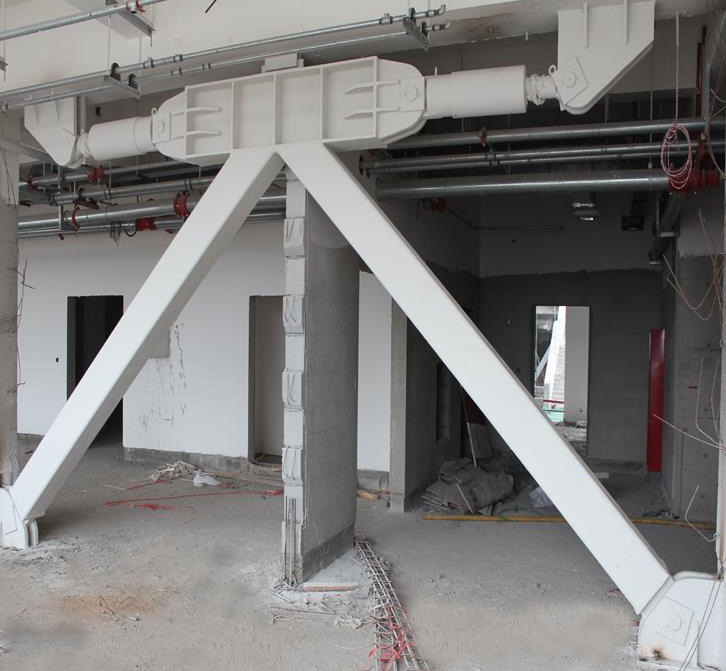

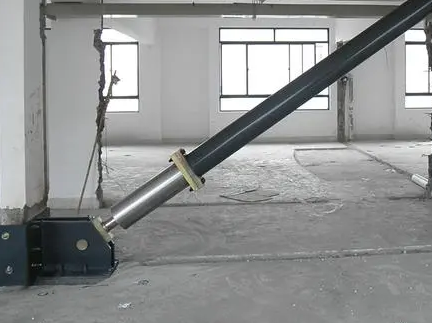

粘滯阻尼器（Viscous Fiuld Damper，VFD）在結構中的布置方式主要有墻式連接（中部）、墻式連接（頂部）、K型支撐連接、斜撐式軸向連接、支撐式連接、消能伸臂連接等方式，下圖為常用的幾種粘滯阻尼器的連接方式。
粘滯阻尼器產品需經第三方檢測其性能指標，滿足《建筑結構抗震規范》（GB50011-2010）第12.3條和《建筑消能阻尼器》（JG/T209-2012）第6.2條和第7.2條的規定。
