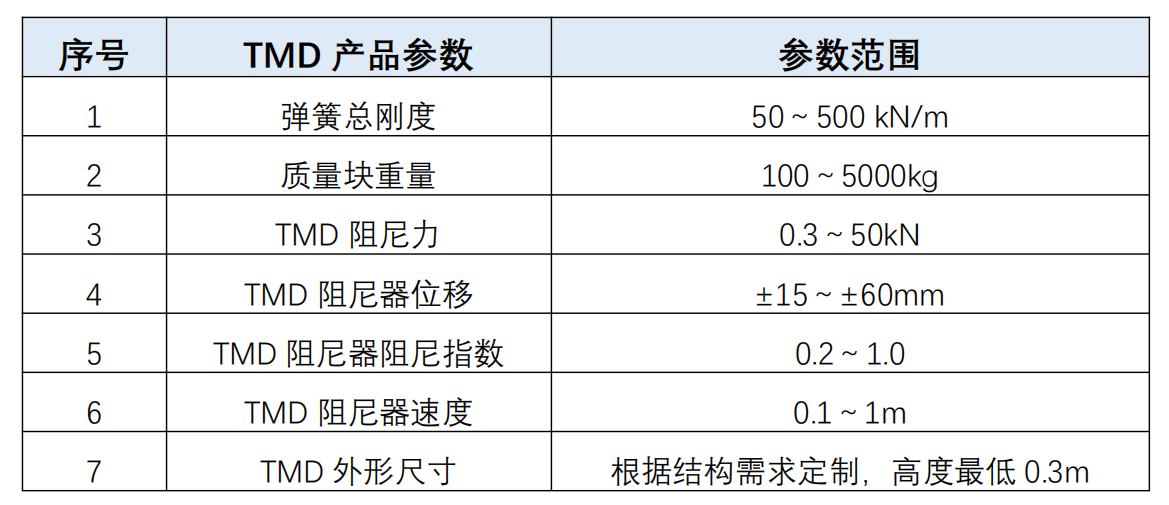

- 產品參數
- 連接方式
- 試驗檢測

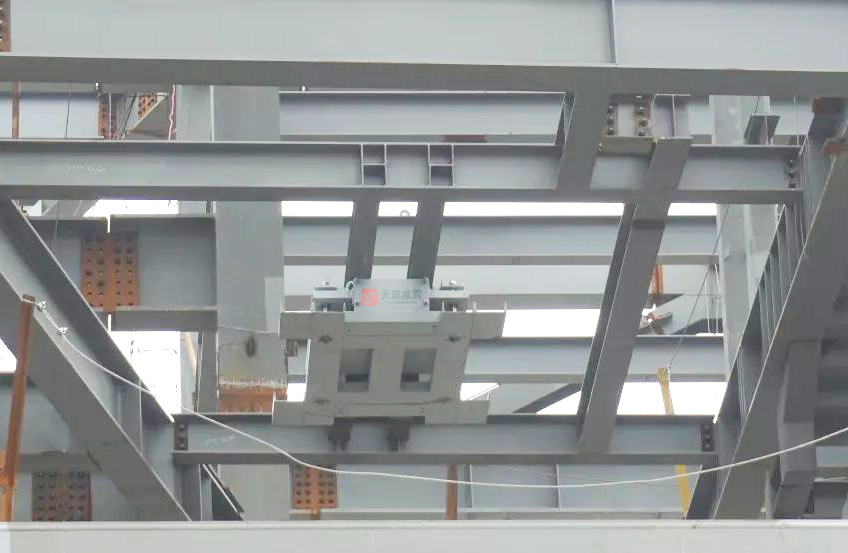

1、產品簡介
調頻質量阻尼器（Tuned Mass Damper，TMD）系統是結構被動減振控制體系的一種，它由主結構和附加在主結構上的子結構組成。在外部簡諧荷載作用下，當所連接的吸振器的固有頻率被確定或調諧為激勵頻率時，主質量能夠保持完全靜止。這種通過調整TMD系統與主體結構的質量比、頻率比和TMD系統的阻尼比等參數，使系統能夠吸收更多的振動能量，從而大大減輕主體結構的振動響應。
2、TMD減振原理
通過調節TMD的質量比、頻率比和TMD系統的阻尼比等參數，使其固有振動頻率與主體結構所控振型頻率諧振，安裝在結構的特定位置處，當主體結構發生振動時，其慣性質量與主體結構受控振型發生諧振，來吸收主體結構受控振型的振動能量，從而達到抑制受控結構的振動效果。
3、構造組成

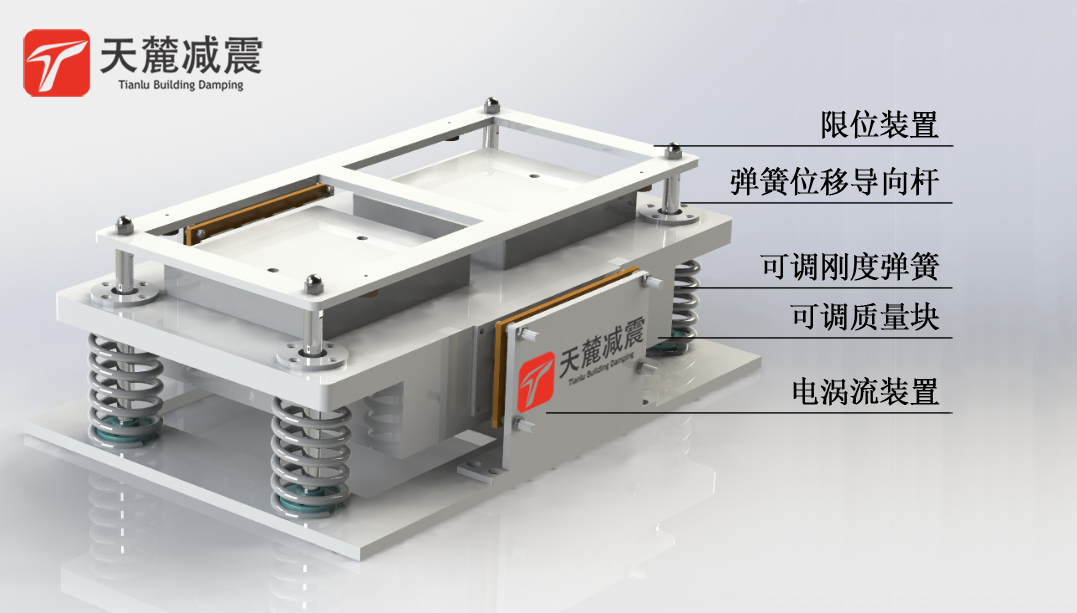

調諧質量阻尼器（Tuned Mass Damper，TMD）主要部件有質量塊、支承導軌、彈簧、阻尼器（或電渦流）、支座等部件組成，見下圖所示。
圖1 TMD產品構造圖
4、TMD優點及適用范圍
TMD產品優點
1）安裝時便于阻尼器振動頻率的調整
2）裝置高度小，實用空間隱蔽
3）參數調節方便，制御對象的振動頻率發生變動時便于調整與維護
4）質量塊動作時摩擦抵抗小，反應靈敏度高
5）減少結構振動反應，提高結構舒適性，降低結構的疲勞損傷
TMD主要應用于解決以下工程問題：
1）高層、超高層建筑的抗風、抗震；
2）大跨度空間結構及人行天橋、空中連廊或連體結構的豎向舒適度；
3）電視塔、風力發電機塔架、海洋平臺等的水平及豎向振動；
5、規范依據
5.1《高層建筑混凝土結構技術規程》相關要求

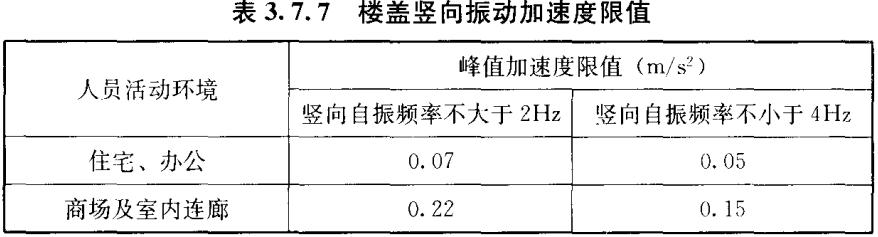

《混凝土結構通用規范》GB55008-2021和《組合結構通用規范》GB55004-2021只要求需要進行樓蓋豎向振動下的舒適度驗算內容，沒有提及具體驗算要求和計算方法；對于高層建筑《高層建筑混凝土結構技術規程》JGJ3－2010（以下簡稱高規）3.7.7條要求“樓蓋結構應具有適宜的舒適度。樓蓋結構的豎向振動頻率不宜小于3Hz，豎向振動加速度峰值不應超過表3.7.7的限值。樓蓋結構豎向振動加速度可按本規程附錄A計算?！?/span>
注:樓蓋結構豎向自振頻率為2Hz~4Hz時,峰值加速度限值可按線性插值選取。
本條規定了樓蓋振動頻率和豎向振動加速度的限值。
5.2 《混凝土結構設計規范》相關要求
《混凝土結構設計規范》GB50010-2010中的3.4.6條對于豎向自振頻率有要求“對混凝土樓蓋結構應根據使用功能的要求進行豎向自振頻率驗算，并宜符合下列要求：1住宅和公寓不宜低于5Hz；2辦公樓和旅館不宜低于4Hz；3大跨度公共建筑不宜低于3Hz?！贝藭r(shí)多高層結構可以參考這里的限值要求。
5.3《建筑樓蓋結構振動舒適度技術標準》相關要求
《建筑樓蓋結構振動舒適度技術標準》JGJ/T 441-2019（以下簡稱樓蓋舒適度標準）是2020年正式實施的標準，該標準為規范建筑樓蓋結構振動舒適度設計、檢測和評估，合理選擇相關技術、參數和計算方法提供了可靠依據，該標準對于樓蓋振動舒適度區分了行走激勵、有節奏運動、室內設備振動、室外振動等多種不同設計狀況下的驗算，是目前PKPM程序計算樓蓋舒適度的主要依據。
樓蓋舒適度標準4.1.1條對于建筑樓蓋的豎向振動加速度限值做了以下要求。

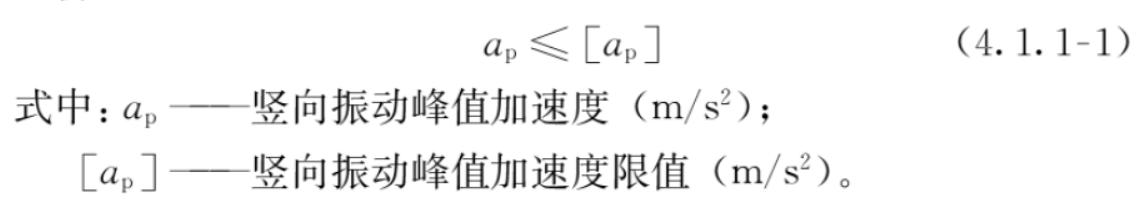

行走激勵和室內設備振動為主的樓蓋結構、連廊和室內：

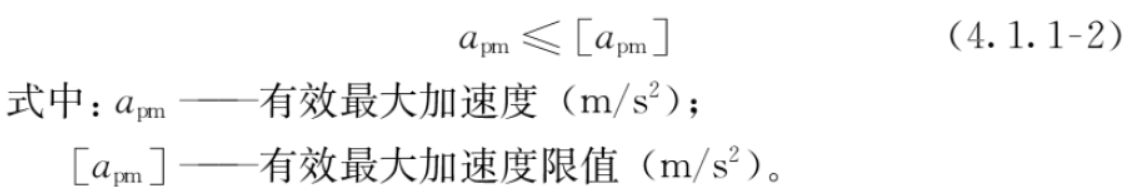

有節奏運動為主的樓蓋結構：

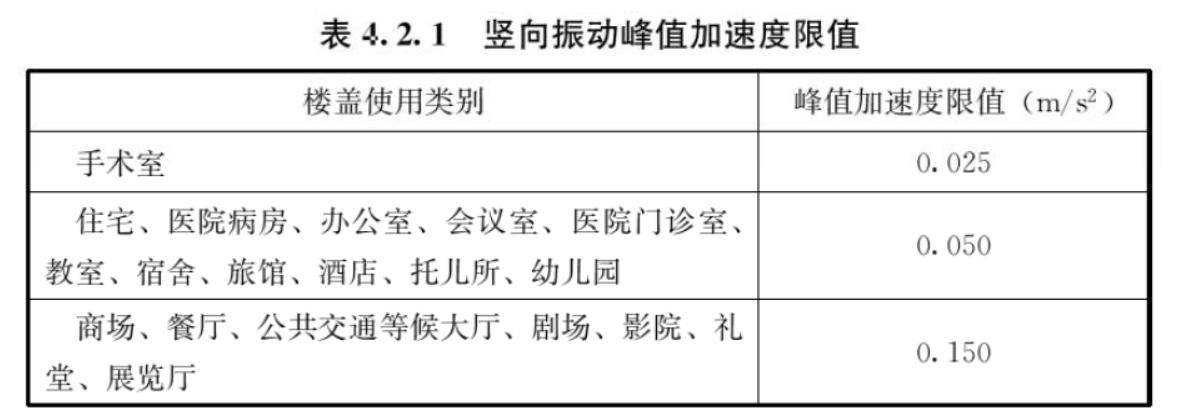

《建筑樓蓋結構振動舒適度技術標準》JGJ/T 441-2019第4.2.1條規定以行走激勵為主的樓蓋結構，第一階豎向自振頻率不宜低于3Hz，豎向振動峰值加速度不應大于表4.2.1規定的限值。

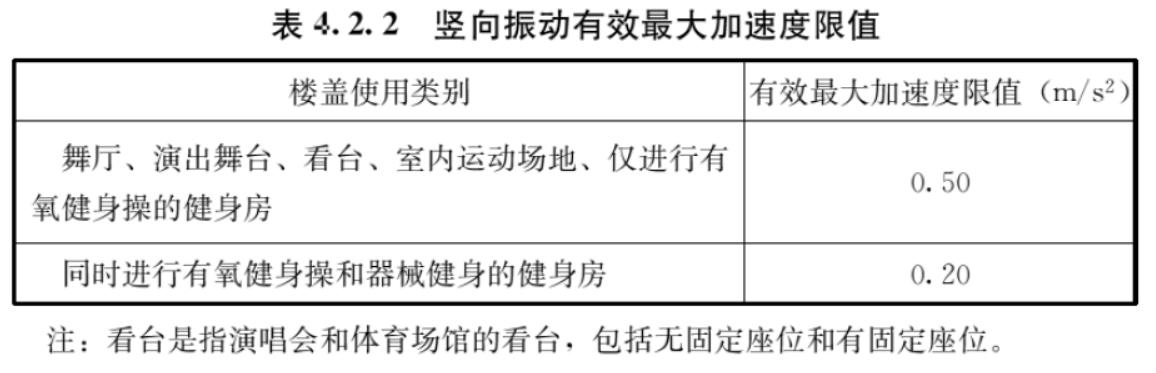

《建筑樓蓋結構振動舒適度技術標準》JGJ/T 441-2019第4.2.2條規定有節奏運動為主的樓蓋結構，在正常使用時樓蓋的第一階豎向自振頻率不宜低于4Hz，豎向振動有效最大加速度不應大于表4.2.2規定的限值。

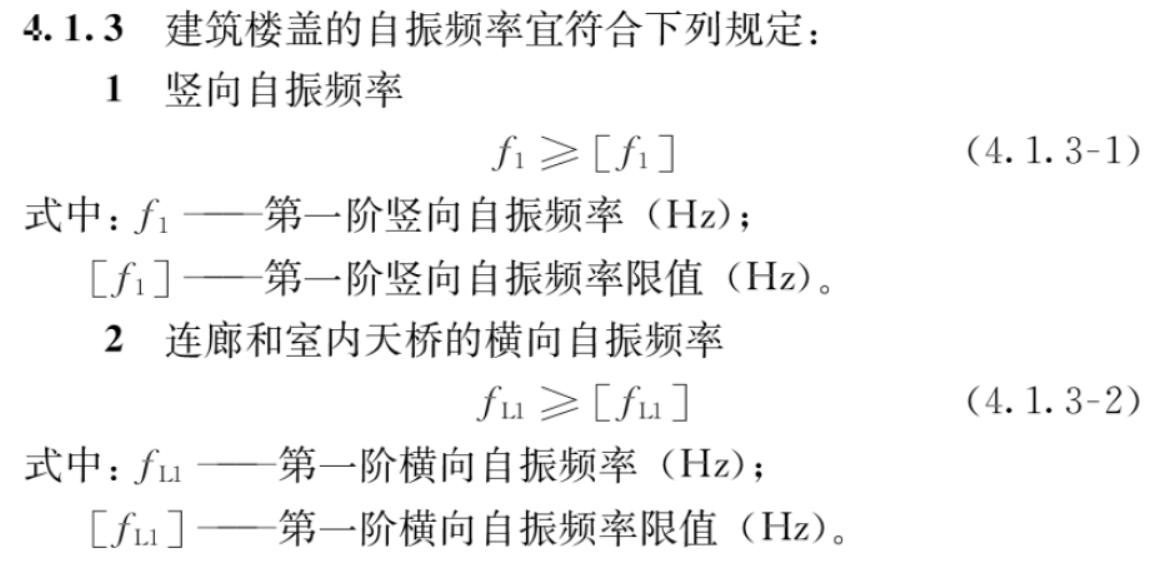

《建筑樓蓋結構振動舒適度技術標準》JGJ/T 441-2019第4.1.3條對于建筑樓蓋的自振頻率做了以下要求：

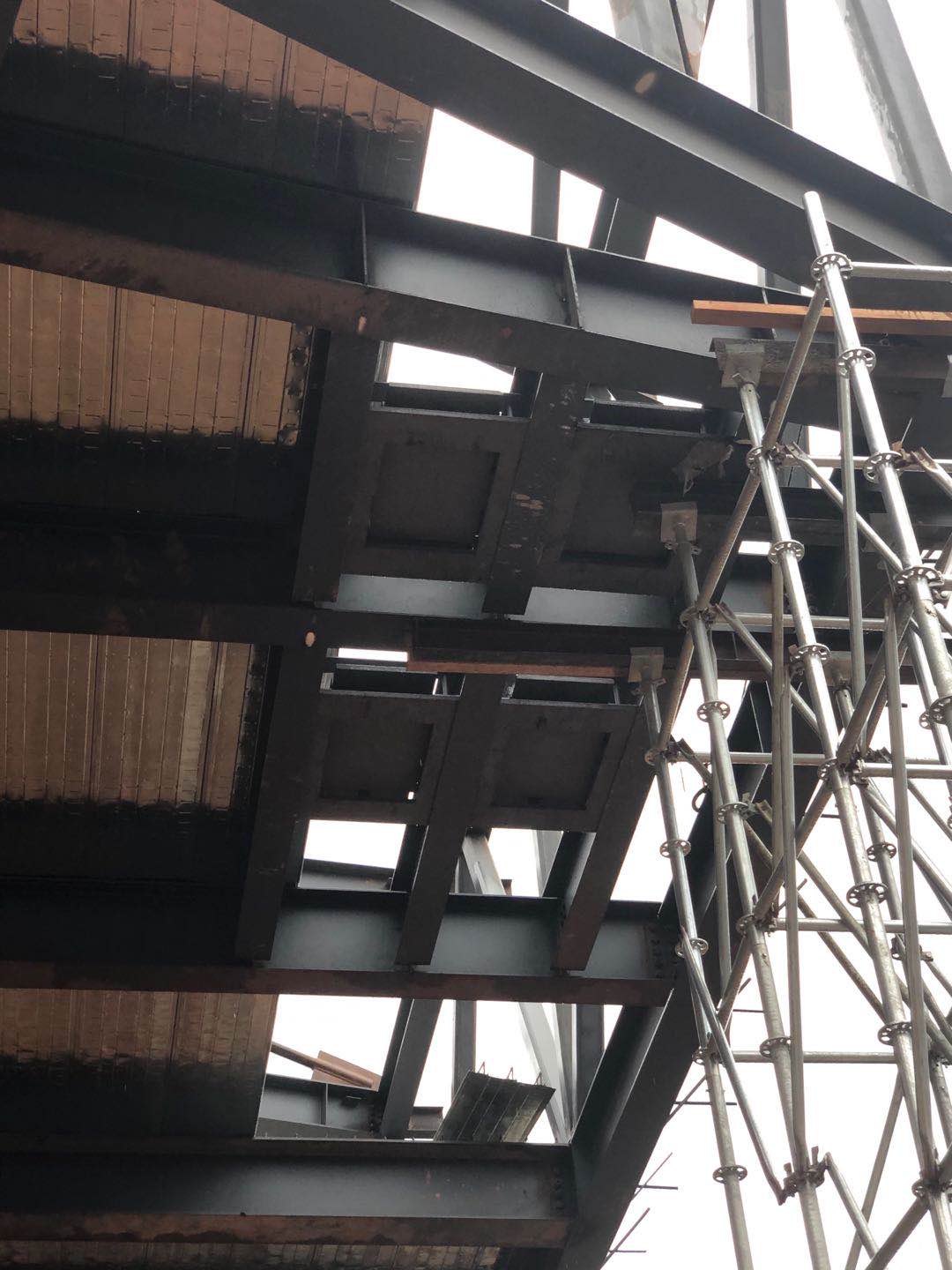

調諧質量阻尼器（TMD）現場振動測試要求
調諧質量阻尼器（TMD）的現場振動測試一般需要進行不少于2次的現場振動測試，以評估真實結構的模態參數特征，為人致振動響應分析和人致振動控制提供必要參數。
第1次現場振動測試，需在產品安裝之前進行，測試結構的動力特性和人群荷載作用下的人致振動響應，根據現場實測結果確定TMD產品的布置位置、技術參教、數量等，復核TMD減振設計參數。
第2次現場振動測試，需在產品安裝之后進行。根據現場振動測試報告、實際結構的動力特性和人群荷載作用下的人致振動響應，評估TMD產品的實際振動控制效果是否滿足設計圖紙要求。
